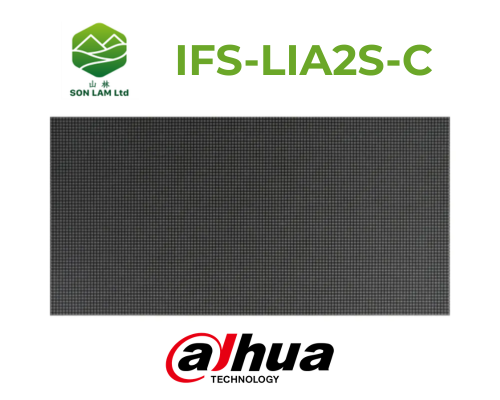

Màn hình led trong nhà dahua p2 (320×160) - model: ifs-lia2s-c

Mã sản phẩm: IFS-LIA2S-C

Thương hiệu: Dahua Loại: Màn hình LED trong nhà

Giải pháp hiển thị cao cấp – độ nét vượt trội cho không gian trong nhà

Liên hệ

Chi tiết sản phẩm
Hướng dẫn mua hàng

CHƯƠNG 1: GIỚI THIỆU SẢN PHẨM

Tần số quét cao – thang xám cao

Tần số làm tươi: >3840Hz
Thang xám: 12–14 bit

Mang lại:

Hình ảnh mịn, sắc nét
Độ sáng ổn định, đồng đều
Không nhấp nháy
Không nhiễu hạt

Giải pháp điều khiển tiên tiến

Ứng dụng công nghệ điều chỉnh dòng điện chính xác:

Sai số giữa các kênh và chip: < ±2.0%

Cải thiện đáng kể:

Không đồng đều ở mức xám thấp
Hiện tượng lệch màu
Hiệu ứng nhiễu khảm (mosaic)
Loại bỏ lệch màu và tương phản giữa các module

Góc nhìn rộng – độ tương phản cao

Sử dụng LED SMD1515 RGB
Độ tương phản: 4000:1
Góc nhìn: >140°
Độ tin cậy cao – tuổi thọ dài

CHƯƠNG 2: CẤU TRÚC & THÔNG SỐ KỸ THUẬT

2.1 Ngoại quan

IFS-LIA2S-C

2.2 Thông số kỹ thuật

Thông số module LED

Thông số	Giá trị
Model	IFS-LIA2S-C
Cấu trúc LED	SMD1515
Pixel pitch	2 mm
Độ phân giải	160 × 80
Mật độ điểm ảnh	250,000 điểm/m²
Kích thước module	320 × 160 mm
Trọng lượng	0.42 ±0.01 kg
Điện áp	4.2 – 5.0V
Dòng tối đa	≤4A
Công suất tối đa	≤20W

Thông số hiển thị

Thông số	Giá trị
Độ sáng tối đa	550 nits
Góc nhìn	140° (ngang) / 130° (dọc)
Độ đồng đều màu	≥95%
Tỷ lệ tương phản	4000:1

Hiệu năng hoạt động

Thông số	Giá trị
Tần số	≥50/60Hz
Phương thức quét	Dòng không đổi, 1/40 scan
Tần số làm tươi	3840Hz
Xử lý màu	12–14 bit
Nhiệt độ hoạt động	-10°C → 40°C
Độ ẩm hoạt động	10%–65%RH
Nhiệt độ lưu trữ	-20°C → 60°C

📌 Lưu ý: Nhà sản xuất có thể thay đổi thông tin mà không cần báo trước.

2.3 Danh sách đóng gói

Thành phần	Số lượng
Module LED	40 pcs
Dây nguồn	20 pcs
Cáp tín hiệu	40 pcs

CHƯƠNG 3: GIAO DIỆN KẾT NỐI (HUB75)

Các chân tín hiệu:

Chân	Chức năng
R1 / G1 / B1	Dữ liệu màu
R2 / G2 / B2	Dữ liệu màu
A / B / C / D	Tín hiệu chọn hàng
CLK	Xung clock
LAT	Chốt dữ liệu
OE	Bật/tắt hiển thị
GND	Mass nguồn

CHƯƠNG 4: LẮP ĐẶT

4.1 Lắp đặt module

Lắp theo sơ đồ vị trí lỗ kỹ thuật

4.2 Lắp đặt màn hình

Bao gồm:

Sơ đồ kết nối dây cáp
Sơ đồ hệ thống mạng
Hướng dẫn kết nối tổng thể

Phương pháp lắp đặt:

Treo tường
Lắp đặt sàn

CHƯƠNG 5: HƯỚNG DẪN SỬ DỤNG

Điều kiện môi trường

Yếu tố	Giá trị
Nhiệt độ hoạt động	-10°C → 40°C
Nhiệt độ lưu trữ	-10°C → 30°C
Độ ẩm hoạt động	10%–65%
Độ ẩm lưu trữ	10%–60%

Cấp bảo vệ

Cabinet: IP30
Module: IP30

Lưu ý quan trọng

Chống nhiễu điện từ

Không đặt màn hình trong môi trường có nhiễu điện từ mạnh → tránh lỗi hiển thị.

Chống tĩnh điện

Nối đất hệ thống (<10Ω)
Đeo vòng chống tĩnh điện
Sử dụng găng tay kỹ thuật

Kết nối điện

Không đấu ngược cực
Không sử dụng trực tiếp điện AC 220V

Vận hành

Không lắp khi đang cấp điện
Không chạm vào màn hình khi hoạt động

Vận chuyển

Không ném, đè, va đập module

Kiểm soát môi trường

Theo dõi nhiệt độ & độ ẩm
Tránh ẩm, hơi nước

Khuyến nghị sử dụng

Bật màn hình mỗi ngày ≥ 4 giờ
Nếu độ ẩm >65% → cần hút ẩm
Nếu lâu không sử dụng → khởi động theo chu trình: 20% → 40% → 60% → 80% → 100% (mỗi mức 2 giờ)
