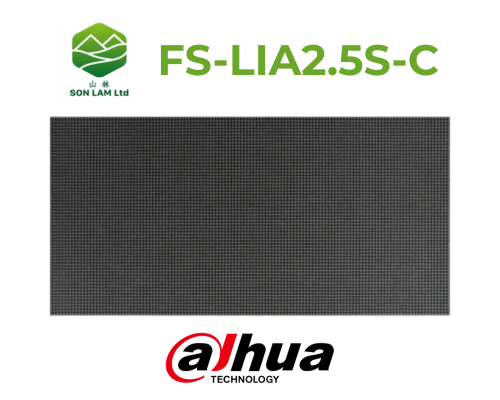

MÀN HÌNH LED TRONG NHÀ DAHUA P 2.5 - MODEL: FS-LIA2.5S-C

MÀN HÌNH LED TRONG NHÀ P2.5 (320×160)
Model: IFS-LIA2.5S-C – Version V1.0.0

CHƯƠNG 1: GIỚI THIỆU SẢN PHẨM

Tần số quét cao, thang xám cao. Tần số quét đạt trên 3840Hz, thang xám 12–14 bit, giúp hình ảnh hiển thị:

• Mịn và chân thực
• Độ sáng ổn định
• Không nhấp nháy
• Không nhiễu hạt

Giải pháp điều khiển

Sử dụng công nghệ điều chỉnh dòng điện chính xác:

• Sai số giữa các kênh và chip: < ±2.0%

• Cải thiện:

  • Không đồng đều ở mức xám thấp

  • Lệch màu

  • Nhiễu khảm

• Loại bỏ hiện tượng lệch màu giữa các module

Góc nhìn rộng & độ tương phản cao

• Sử dụng LED SMD2121 RGB

• Độ tương phản: 4000:1

• Góc nhìn: >140°

• Độ bền cao, tuổi thọ dài

CHƯƠNG 2: CẤU TRÚC & THÔNG SỐ KỸ THUẬT

2.1 Ngoại quan

2.2 Thông số kỹ thuật

THÔNG SỐ MODULE

• Model: IFS-LIA2.5S-C

• Loại LED: SMD2121

• Pixel pitch: 2.5 mm

• Độ phân giải: 128 × 64

• Mật độ điểm ảnh: 160,000 điểm/m²

• Kích thước: 320 × 160 mm

• Trọng lượng: 0.42 ±0.01 kg

• Điện áp: 4.2 – 5.0V

• Dòng tối đa: ≤4A

• Công suất tối đa: ≤20W

THÔNG SỐ QUANG HỌC

• Độ sáng tối đa: 550 nits

• Góc nhìn: 140° (H) / 130° (V)

• Độ đồng đều: ≥95%

• Tỷ lệ tương phản: 4000:1

HIỆU NĂNG

• Tần số: ≥50/60Hz

• Phương thức quét: 1/32 scan

• Tần số làm tươi: 3840Hz

• Xử lý màu: 12–14 bit

• Nhiệt độ hoạt động: -10°C → 40°C

• Độ ẩm: 10%–65%RH

• Nhiệt độ lưu trữ: -20°C → 60°C

Lưu ý:

Nhà sản xuất có thể thay đổi thông tin mà không cần thông báo trước.

2.3 Danh sách đóng gói

• 40 module LED

• 20 dây nguồn

• 40 cáp tín hiệu

CHƯƠNG 3: GIAO DIỆN (HUB75)

Các chân tín hiệu:

• R1, G1, B1: Dữ liệu màu

• R2, G2, B2: Dữ liệu màu

• A, B, C, D: Tín hiệu chọn hàng

• CLK: Xung clock

• LAT: Chốt dữ liệu

• OE: Bật/tắt hiển thị

• GND: Mass nguồn

CHƯƠNG 4: LẮP ĐẶT

4.1 Lắp đặt module

4.2 Lắp đặt màn hình

• Sơ đồ kết nối cáp

• Cấu hình hệ thống mạng

• Phương pháp lắp:

  • Treo tường

  • Đặt sàn

CHƯƠNG 5: HƯỚNG DẪN SỬ DỤNG

Điều kiện môi trường

• Nhiệt độ hoạt động: -10°C đến 40°C

• Nhiệt độ lưu trữ: -10°C đến 30°C

• Độ ẩm hoạt động: 10%–65%RH

• Độ ẩm lưu trữ: 10%–60%RH

Cấp bảo vệ

• Cabinet: IP30

• Module: IP30

An toàn & vận hành

Chống nhiễu điện từ:
Không đặt trong môi trường có nhiễu điện từ mạnh.

Chống tĩnh điện:

• Nối đất <10Ω

• Đeo vòng chống tĩnh điện

Kết nối:

• Không đấu ngược cực

• Không dùng điện AC 220V trực tiếp

Vận hành:

• Không lắp khi đang có điện

• Không chạm khi màn hình hoạt động

Vận chuyển:

• Không ném, ép, va đập

Khuyến nghị sử dụng

• Bật màn hình mỗi ngày ≥4 giờ

• Nếu độ ẩm >65% → cần hút ẩm

• Nếu lâu không dùng → chạy tăng sáng: 20% (2h) → 40% → 60% → 80% → 100%

CHƯƠNG 6: KIỂM TRA & NGHIỆM THU

Kiểm tra độ sáng

• Bật full sáng

• Đo trong 10 phút bằng thiết bị chuyên dụng

• Đặt thiết bị vuông góc màn hình

Kiểm tra góc nhìn

• Góc 140°

• Không có vùng tối bất thường
