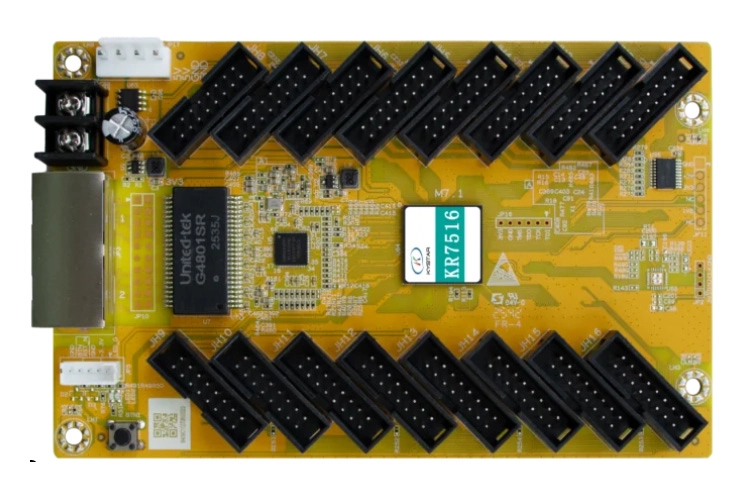

Card nhận LED Kystar KR7516 thuộc dòng KRx, được thiết kế cho hệ thống màn hình LED chuyên nghiệp.
Trong một hệ thống màn hình LED, card nhận giữ vai trò kết nối trực tiếp giữa hệ thống điều khiển và các module hiển thị. Đây là thiết bị tiếp nhận dữ liệu, phân phối tín hiệu đến module và góp phần quyết định khả năng vận hành ổn định của toàn bộ màn hình.
Kystar KR7516 là card nhận LED thuộc dòng KRx Series của Kystar, được phát triển cho các hệ thống LED cần số lượng cổng kết nối lớn và khả năng xử lý nhiều nhóm dữ liệu. Sản phẩm sở hữu 16 giao diện HUB75E, hỗ trợ tối đa 32 nhóm dữ liệu song song và mức tải tối đa lên đến 512 × 512 pixel với IC PWM.
Không chỉ tập trung vào khả năng truyền dữ liệu, KR7516 còn được trang bị nhiều chức năng phục vụ việc cân chỉnh hình ảnh như hiệu chỉnh điểm ảnh, RGB Gamma độc lập, hiệu chỉnh theo lô module, sửa đường nối, xoay hình ảnh, mapping hình cầu và hiển thị 3D.

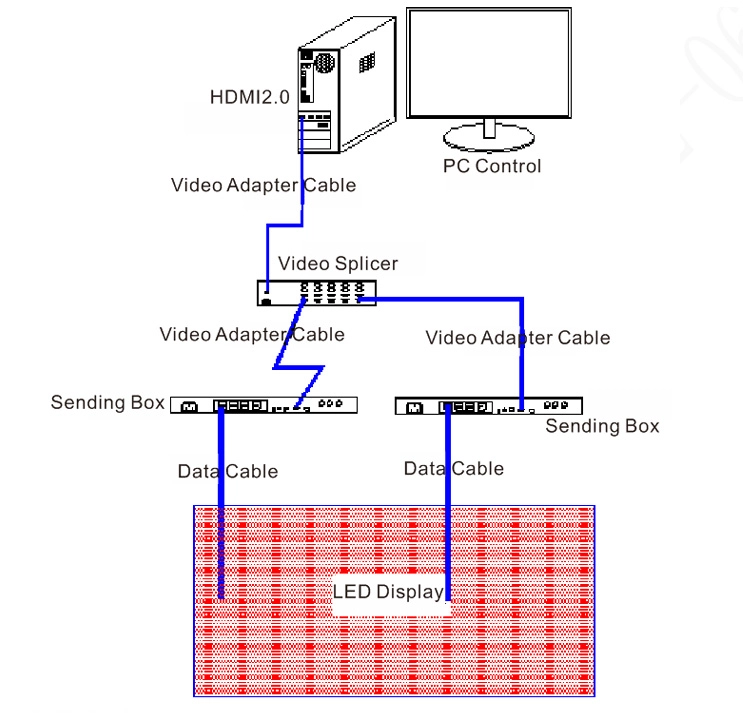

Sơ đồ nguyên lý kết nối card gửi, card nhận và module LED trong hệ thống màn hình LED.
Kystar KR7516 là một card nhận tín hiệu LED, được lắp đặt bên trong cabinet của màn hình LED.
Nếu bộ xử lý hoặc card gửi chịu trách nhiệm tiếp nhận nguồn video và phân phối dữ liệu đến hệ thống màn hình, thì KR7516 đảm nhận phần việc ở phía sau: nhận dữ liệu điều khiển và chuyển đổi thành tín hiệu mà các IC driver trên module LED có thể xử lý.
Một hệ thống LED có thể được hình dung theo chuỗi:
Nguồn video → Bộ xử lý LED → Card gửi → Card nhận KR7516 → Module LED → Hình ảnh
Vị trí của KR7516 khiến việc lựa chọn card nhận phải dựa trên thông số thực tế của module LED. Trong đó, các yếu tố như IC driver, phương thức quét, số nhóm dữ liệu và độ phân giải cần được xác định trước khi cấu hình.
Điểm khác biệt dễ nhận thấy của KR7516 so với nhiều card nhận có ít cổng hơn là 16 giao diện HUB75E.
Theo tài liệu kỹ thuật, card có thể xử lý tối đa 32 nhóm dữ liệu song song. Đây là cấu hình phù hợp với những module LED có yêu cầu dữ liệu cao hoặc những cabinet cần phân bổ nhiều nhánh module.
Bên cạnh phần cứng kết nối, Kystar tích hợp trên KR7516 nhiều chức năng phục vụ chất lượng hình ảnh:
Hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh.
Điều chỉnh Gamma độc lập cho RGB.
Hiệu chỉnh module theo từng lô.
Fast Seam Correction.
Hiển thị 3D.
Xoay hình ảnh theo góc tùy ý.
Spherical Mapping.
Hỗ trợ không gian màu và xử lý tín hiệu 22bit+ theo tài liệu sản phẩm.
Nhờ đó, KR7516 không chỉ phù hợp với màn hình LED phẳng mà còn có thể được cân nhắc cho các hệ thống có cấu trúc phức tạp hơn.
| Hạng mục | Thông số Kystar KR7516 |
|---|---|
| Model | KR7516 |
| Dòng sản phẩm | KRx Series |
| Loại thiết bị | Card nhận màn hình LED |
| Giao diện module | 16 × HUB75E |
| Dữ liệu song song | Tối đa 32 nhóm |
| Tải với IC PWM | 512 × 512 pixel |
| Tải với IC thông thường/Visin | 512 × 320 pixel |
| Hiệu chỉnh điểm ảnh | Hỗ trợ |
| RGB Gamma độc lập | Hỗ trợ |
| Hiệu chỉnh theo lô module | Hỗ trợ |
| Fast Seam Correction | Hỗ trợ |
| Hiển thị 3D | Hỗ trợ |
| Xoay góc | Hỗ trợ |
| Spherical Mapping | Hỗ trợ |
| Chứng nhận | RoHS |
Thông số trên được đối chiếu với tài liệu kỹ thuật KR7516 của Kystar. Tài liệu phiên bản V1.1 công bố các thông số 16 HUB75E, tối đa 32 nhóm dữ liệu và mức tải 512 × 512 pixel với IC PWM; Kystar hiện cũng đã đưa tài liệu KR7516 V2.0 vào khu vực tải xuống chính thức.

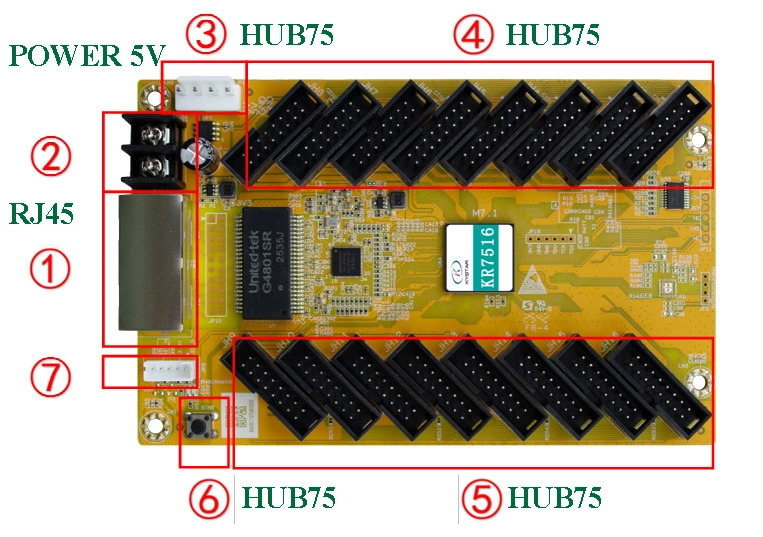

Hệ thống cổng HUB75E trên card nhận LED giúp kết nối và phân phối dữ liệu tới các module LED.
Đối với card nhận LED, số lượng cổng kết nối ảnh hưởng trực tiếp đến cách phân bổ module trong cabinet.
KR7516 được trang bị 16 cổng HUB75E tiêu chuẩn, giúp card có thể kết nối với số lượng nhánh module lớn hơn so với các model sử dụng ít cổng.
Thiết kế này đặc biệt có ý nghĩa khi:
Cabinet sử dụng nhiều module.
Module có nhiều nhóm dữ liệu.
Hệ thống cần phân bổ dữ liệu thành nhiều nhánh.
Dự án yêu cầu giảm số lượng card nhận trong một số cấu hình.
Tuy nhiên, không nên hiểu rằng 16 cổng đồng nghĩa với việc một card luôn điều khiển được 16 module. Số module thực tế còn phụ thuộc vào độ phân giải, phương thức quét, IC driver và cách dữ liệu được tổ chức trên module.
Đây là lý do cần kiểm tra thông số module trước khi tính số lượng KR7516.
Một trong những thông số quan trọng nhất của card nhận là khả năng tải pixel.
Theo tài liệu Kystar, KR7516 có thể đạt mức tải tối đa 512 × 512 pixel với IC PWM. Đối với IC thông thường/Visin, mức tải được công bố là 512 × 320 pixel.
Với cấu hình 512 × 512:
512 × 512 = 262.144 pixel
Đây là lượng điểm ảnh đáng kể đối với một card nhận. Tuy nhiên, con số này cần được hiểu trong điều kiện cấu hình tương ứng với loại IC.
Khi thiết kế màn hình LED thực tế, kỹ thuật viên cần xác định:
Mã IC driver.
Phương thức quét.
Độ phân giải module.
Số nhóm dữ liệu.
Tổng số pixel.
Phương án kết nối giữa các module.
Việc tính tải theo đúng cấu hình sẽ giúp tránh tình trạng card nhận phải hoạt động vượt quá khả năng thiết kế.
Không phải module LED nào cũng có cấu trúc dữ liệu giống nhau.
Những module có phương thức quét hoặc IC phức tạp có thể yêu cầu nhiều nhóm dữ liệu hơn. Với tối đa 32 nhóm dữ liệu song song, KR7516 có khoảng cấu hình rộng hơn so với các card có số nhóm dữ liệu thấp.
Đây là một trong những lý do KR7516 phù hợp với các hệ thống LED có cấu hình module tương đối phức tạp.
Đối với đơn vị thi công, thông số 32 nhóm dữ liệu cũng giúp việc lựa chọn card dựa trên thông số kỹ thuật của module trở nên rõ ràng hơn.
Màn hình LED lớn có thể bao gồm hàng trăm nghìn hoặc hàng triệu điểm phát sáng. Trong quá trình sản xuất, lắp đặt và vận hành, các điểm ảnh có thể xuất hiện sai khác về màu sắc hoặc độ sáng.
Nếu sự sai khác này tích tụ trên diện rộng, màn hình có thể xuất hiện những vùng màu không đồng đều.
KR7516 hỗ trợ point-by-point brightness and chroma correction, tức hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh.
Chức năng này giúp kỹ thuật viên có thêm công cụ để cân bằng màn hình, đặc biệt trong những trường hợp yêu cầu chất lượng hình ảnh cao.
Các loại màn hình thường hưởng lợi từ khả năng này gồm:
Màn hình LED sân khấu.
Màn hình quảng cáo.
Màn hình hội trường.
Màn hình showroom.
Màn hình LED độ phân giải cao.
Màn hình trình chiếu chuyên nghiệp.
KR7516 hỗ trợ RGB Independent Gamma Adjustment.
Thay vì điều chỉnh chung toàn bộ hệ thống màu, kỹ thuật viên có thể kiểm soát riêng các thành phần đỏ, xanh lá và xanh dương.
Điều này giúp quá trình cân chỉnh màn hình linh hoạt hơn khi cần xử lý:
Màu trắng.
Vùng xám thấp.
Màu tối.
Độ chuyển màu.
Cân bằng giữa các kênh RGB.
Khi màn hình được sử dụng để trình chiếu video hoặc nội dung quảng cáo có màu sắc phức tạp, khả năng kiểm soát từng kênh RGB có thể giúp việc tinh chỉnh hình ảnh thuận tiện hơn.
Theo tài liệu KR7516, sản phẩm hỗ trợ color space và khả năng xử lý 22bit+ trong nhóm chức năng hiển thị.
Đối với các hệ thống LED chuyên nghiệp, khả năng xử lý dữ liệu màu ở mức cao có ý nghĩa trong việc duy trì sự chuyển tiếp mượt giữa các mức sáng và màu.
Tuy nhiên, hiệu quả cuối cùng không chỉ phụ thuộc vào card nhận. Chất lượng module LED, IC driver, nguồn nội dung và toàn bộ hệ thống điều khiển đều ảnh hưởng đến kết quả hiển thị.
Một màn hình LED lớn thường được ghép từ nhiều cabinet.
Trong quá trình lắp đặt, nếu các cabinet có sự khác biệt về vị trí hoặc đặc tính hiển thị, khu vực tiếp giáp có thể xuất hiện đường sáng hoặc tối.
KR7516 tích hợp Fast Seam Correction, cho phép hệ thống thực hiện hiệu chỉnh tại khu vực tiếp nối.
Tính năng này đặc biệt hữu ích với những màn hình có kích thước lớn, bởi những sai khác nhỏ giữa cabinet có thể trở nên dễ nhận thấy khi màn hình hiển thị nền sáng hoặc màu đồng nhất.
Trong một dự án lớn, việc sử dụng module từ nhiều lô sản xuất là điều có thể xảy ra.
Các lô module khác nhau đôi khi có sự sai khác về đặc tính LED. Nếu ghép trực tiếp mà không cân chỉnh, màn hình có thể xuất hiện sự chênh lệch màu hoặc độ sáng giữa các khu vực.
KR7516 hỗ trợ module batch calibration, tức hiệu chỉnh theo từng lô module.
Tính năng này có giá trị trong những trường hợp:
Mở rộng màn hình sau một thời gian.
Thay thế module bị lỗi.
Bảo trì một khu vực của màn hình.
Ghép module từ nhiều nguồn/lô sản xuất.
Nâng cấp hệ thống LED theo từng giai đoạn.
Các công trình LED hiện đại ngày càng sử dụng nhiều thiết kế khác nhau thay vì chỉ màn hình phẳng.
Ví dụ:
Màn hình LED cong.
Màn hình hình trụ.
Màn hình cầu.
Màn hình vòng cung.
Màn hình đa mặt.
Màn hình nghệ thuật.
Màn hình phục vụ không gian trải nghiệm.
KR7516 hỗ trợ xoay hình ảnh theo góc tùy ý và spherical mapping, giúp hệ thống có khả năng xử lý các bố cục LED đặc biệt.
Đối với những dự án yêu cầu hình học phức tạp, đây là nhóm tính năng cần được quan tâm khi lựa chọn card nhận.
Trong một màn hình LED truyền thống, các module thường được đặt cùng hướng.
Nhưng với màn hình sáng tạo, module có thể được lắp nghiêng hoặc xoay theo nhiều hướng.
KR7516 hỗ trợ arbitrary-angle rotation, cho phép xử lý nội dung phù hợp với những bố cục như:
Góc nghiêng.
Mặt cong.
Kết cấu vòng cung.
Màn hình nhiều mặt.
Màn hình nghệ thuật.
Tính năng này giúp giảm bớt hạn chế khi thiết kế hệ thống LED có hình học không tiêu chuẩn.
Màn hình LED hình cầu là một trong những dạng màn hình yêu cầu xử lý dữ liệu phức tạp hơn màn hình phẳng.
KR7516 hỗ trợ spherical mapping, cho phép dữ liệu hình ảnh được ánh xạ theo cấu trúc hình cầu.
Tính năng này có thể được ứng dụng trong:
Không gian triển lãm.
Bảo tàng.
Khu vui chơi.
Trung tâm trải nghiệm.
Công trình kiến trúc đặc biệt.
Hệ thống trình chiếu immersive.
Tất nhiên, để triển khai một màn hình cầu hoàn chỉnh, ngoài card nhận còn phải tính toán thiết kế cabinet, module LED, hệ thống xử lý hình ảnh và phần mềm mapping.
Có.
3D Display được liệt kê trong nhóm chức năng của KR7516.
Tuy nhiên, card nhận không phải thiết bị duy nhất quyết định khả năng hiển thị 3D.
Một hệ thống 3D hoàn chỉnh còn phụ thuộc vào:
Bộ xử lý hình ảnh.
Card gửi.
Nguồn tín hiệu.
Nội dung 3D.
Module LED.
Phần mềm điều khiển.
Phương án phân bổ pixel.
Do đó, nếu dự án yêu cầu 3D, cần kiểm tra đồng bộ toàn bộ chuỗi thiết bị.
KR7516 có thể được sử dụng trong những màn hình quảng cáo cần nhiều nhánh dữ liệu và yêu cầu cân chỉnh hình ảnh.
Các chương trình biểu diễn thường yêu cầu màu sắc ổn định và khả năng xử lý những thiết kế sân khấu đặc biệt. KR7516 có thể đáp ứng khi cấu hình hệ thống tương thích.
Đối với phòng họp và trung tâm hội nghị, khả năng kiểm soát độ sáng và màu sắc là yếu tố quan trọng.
Xoay hình ảnh và spherical mapping giúp KR7516 có lợi thế trong những dự án sử dụng màn hình cong, cầu hoặc hình dạng đặc biệt.
KR7516 có thể được cân nhắc cho showroom, trung tâm thương mại, khu triển lãm và các không gian cần hệ thống LED có khả năng cấu hình linh hoạt.
Kystar hiện xác định KR7516 là một model thuộc dòng KRx trong nhóm sản phẩm LED Receiving Card.
KR7508 và KR7516 đều thuộc dòng KRx của Kystar nhưng có sự khác biệt đáng chú ý về số lượng giao diện.
| Tiêu chí | KR7508 | KR7516 |
|---|---|---|
| HUB75E | 8 | 16 |
| Nhóm dữ liệu song song | Tối đa 16 | Tối đa 32 |
| Tải PWM | 512 × 512 pixel | 512 × 512 pixel |
| Dòng sản phẩm | KRx | KRx |
| Mapping đặc biệt | Hỗ trợ | Hỗ trợ |
| 3D | Hỗ trợ | Hỗ trợ |
Kystar hiện công bố KR7508, KR7512, KR7516 và KR3208 trong cùng dòng KRx.
Nếu module LED có yêu cầu nhiều nhóm dữ liệu hoặc cần nhiều cổng HUB75E, KR7516 có thể mang lại sự linh hoạt cao hơn KR7508.
Đối với cabinet có nhiều module hoặc cấu hình dữ liệu phức tạp, số lượng cổng lớn của KR7516 có thể giúp việc phân bổ module thuận tiện hơn.
Tuy nhiên, “nhiều cổng hơn” không đồng nghĩa với việc card luôn tốt hơn trong mọi trường hợp.
Nếu một cabinet chỉ yêu cầu một số lượng module nhỏ và số nhóm dữ liệu thấp, sử dụng KR7516 có thể không cần thiết.
Lựa chọn hợp lý nên dựa trên:
Số module + độ phân giải + IC + phương thức quét + nhóm dữ liệu + tổng pixel.
Để tránh mua card không tương thích với module, nên kiểm tra lần lượt các thông số sau.
Đây là thông tin đầu tiên cần xác định.
Ví dụ 1/2 scan, 1/4 scan, 1/8 scan hoặc các cấu hình khác có thể ảnh hưởng đến cách cấu hình card.
Cần xác định số pixel theo chiều ngang và chiều dọc.
Đảm bảo module nằm trong khả năng xử lý của KR7516.
Không nên chỉ nhìn hình dạng đầu nối. Cần kiểm tra chính xác pinout của module.
Card nhận phải tương thích với card gửi/bộ xử lý đang sử dụng.
Nếu cần 3D, mapping, màn hình cong hoặc hiệu chỉnh màu chuyên sâu, nên xác nhận khả năng tương thích của toàn hệ thống.
Card nhận chỉ là một phần trong hệ thống màn hình LED.
Một hệ thống ổn định cần đảm bảo:
Nguồn điện → Bộ xử lý → Card gửi → Đường truyền → KR7516 → Module LED
được cấu hình đồng bộ.
Nếu nguồn điện không ổn định, dây tín hiệu không phù hợp hoặc module không tương thích với card, việc sử dụng card nhận cao cấp cũng không thể đảm bảo hệ thống hoạt động tốt.
Do đó, khi triển khai KR7516, cần quan tâm đồng thời đến cả phần cứng và cấu hình phần mềm.
So với những card nhận có số lượng HUB75E thấp hơn, KR7516 có ưu thế rõ ràng ở 16 cổng HUB75E và tối đa 32 nhóm dữ liệu song song.
Điều này giúp sản phẩm phù hợp với các hệ thống cần nhiều nhánh kết nối và những module có cấu trúc dữ liệu phức tạp.
Bên cạnh đó, các tính năng như hiệu chỉnh điểm ảnh, RGB Gamma, batch calibration và Fast Seam Correction giúp card đáp ứng tốt hơn những yêu cầu về chất lượng hình ảnh.
Có thể tóm tắt các điểm đáng chú ý của KR7516:
16 cổng HUB75E: thuận tiện khi kết nối nhiều nhánh module.
32 nhóm dữ liệu: đáp ứng các cấu hình module yêu cầu nhiều dữ liệu song song.
Tải 512 × 512 pixel với IC PWM: phù hợp với nhiều hệ thống LED có độ phân giải đáng kể.
Hiệu chỉnh từng điểm ảnh: hỗ trợ cải thiện độ đồng đều màu và sáng.
RGB Gamma độc lập: giúp tinh chỉnh màu sắc linh hoạt.
Batch Calibration: thuận tiện khi hệ thống sử dụng module từ nhiều lô.
Fast Seam Correction: hỗ trợ xử lý đường nối giữa các cabinet.
3D và mapping: mở rộng khả năng ứng dụng cho các công trình LED sáng tạo.
Kystar KR7516 là card nhận LED thuộc dòng KRx, hướng đến các hệ thống màn hình LED cần khả năng kết nối nhiều nhánh module và xử lý số lượng nhóm dữ liệu lớn.
Điểm nổi bật nhất của sản phẩm là 16 giao diện HUB75E và tối đa 32 nhóm dữ liệu song song. Theo tài liệu Kystar, card có thể đạt mức tải 512 × 512 pixel với IC PWM và 512 × 320 pixel với IC thông thường/Visin.
Bên cạnh năng lực phần cứng, KR7516 còn hỗ trợ nhiều chức năng phục vụ chất lượng hình ảnh như hiệu chỉnh điểm ảnh, RGB Gamma độc lập, hiệu chỉnh theo lô module, Fast Seam Correction, xoay hình ảnh, spherical mapping và hiển thị 3D.
Với những đặc điểm trên, KR7516 có thể được cân nhắc cho màn hình LED quảng cáo, sân khấu, hội trường, showroom, trung tâm thương mại và các hệ thống LED có thiết kế đặc biệt.
Để lựa chọn chính xác, doanh nghiệp nên đối chiếu KR7516 với mã module, IC driver, phương thức quét, độ phân giải và bộ điều khiển trước khi đặt hàng.
