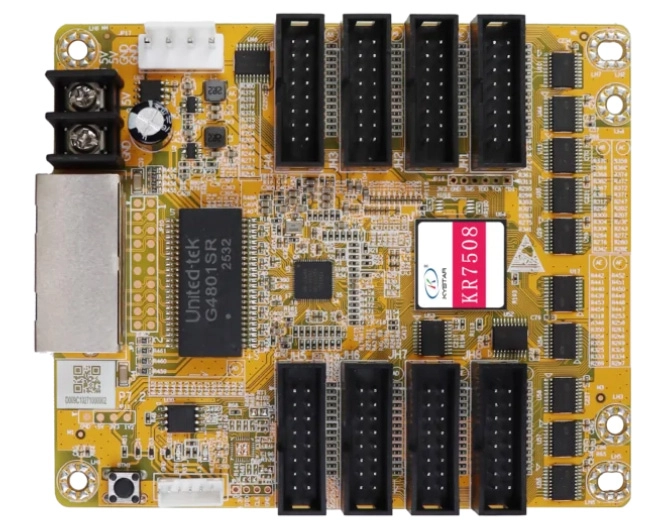

Card nhận LED Kystar KR7508 – thiết bị điều khiển module LED thuộc dòng KRx.
Kystar R7508, tên model được nhà sản xuất ghi nhận là KR7508, là card nhận dành cho hệ thống màn hình LED thuộc dòng KRx của Kystar. Thiết bị đảm nhiệm việc tiếp nhận dữ liệu hình ảnh từ hệ thống điều khiển và chuyển thành tín hiệu phù hợp để các module LED thực hiện hiển thị.
Điểm đáng chú ý của KR7508 nằm ở khả năng kết hợp giữa năng lực xử lý dữ liệu, hiệu chỉnh hình ảnh và hỗ trợ các cấu trúc LED đặc biệt. Card được trang bị 8 giao diện HUB75E, hỗ trợ tối đa 16 nhóm dữ liệu song song. Theo tài liệu kỹ thuật, mức tải tối đa đạt 512 × 512 pixel với cấu hình PWM và 512 × 320 pixel với IC thông thường/Visin.
Với những đặc điểm này, KR7508 có thể được cân nhắc cho nhiều hệ thống LED thương mại, sân khấu, quảng cáo và các công trình sử dụng màn hình có hình dạng đặc biệt.
Để hiểu vai trò của KR7508, trước hết cần phân biệt card nhận với bộ xử lý hình ảnh.
Bộ xử lý hoặc card gửi có nhiệm vụ tiếp nhận và xử lý nguồn nội dung. Sau đó, dữ liệu được truyền đến các card nhận đặt bên trong cabinet màn hình. KR7508 tiếp nhận luồng dữ liệu này và phân phối tín hiệu đến các module LED thông qua giao diện HUB75E.
Có thể hình dung hệ thống theo trình tự:
Nguồn nội dung → Bộ điều khiển → Đường truyền dữ liệu → KR7508 → Module LED → Hình ảnh
Do nằm ở vị trí trực tiếp kết nối với module, card nhận phải đáp ứng đồng thời hai yêu cầu: đủ năng lực xử lý dữ liệu và tương thích với cấu hình IC của module LED.
Đây cũng là lý do không nên lựa chọn card nhận chỉ dựa trên kích thước màn hình. Thông số module, IC driver, phương thức quét và tổng số pixel đều cần được kiểm tra trước khi triển khai.
Một màn hình LED lớn được cấu thành từ hàng trăm hoặc hàng nghìn module. Nếu chỉ truyền dữ liệu hình ảnh mà không có cơ chế hiệu chỉnh phù hợp, sự khác biệt giữa các module có thể ảnh hưởng đến độ đồng nhất của toàn bộ màn hình.
KR7508 được Kystar phát triển theo hướng không chỉ đảm nhiệm truyền dữ liệu mà còn cung cấp nhiều chức năng hỗ trợ quá trình cân chỉnh hình ảnh.
Trong tài liệu sản phẩm, Kystar đề cập đến các chức năng như:
Nhờ đó, KR7508 có thể được sử dụng trong cả màn hình LED thông thường và những công trình đòi hỏi khả năng cấu hình linh hoạt.
| Thông tin | Kystar KR7508 |
|---|---|
| Model | KR7508 |
| Dòng sản phẩm | KRx Series |
| Chức năng | Card nhận LED |
| Giao diện module | 8 × HUB75E |
| Dữ liệu song song | Tối đa 16 nhóm |
| Tải tối đa với IC PWM | 512 × 512 pixel |
| Tải với IC thông thường/Visin | 512 × 320 pixel |
| Hiệu chỉnh điểm ảnh | Hỗ trợ |
| Hiệu chỉnh RGB Gamma | Hỗ trợ |
| Hiệu chỉnh theo lô module | Hỗ trợ |
| Fast Seam Correction | Hỗ trợ |
| Xoay góc | Hỗ trợ |
| Mapping hình dạng đặc biệt | Hỗ trợ |
| Hiển thị 3D | Hỗ trợ |
| Chứng nhận | RoHS |
Kystar hiện liệt kê KR7508 trong dòng KRx cùng các model KR7512, KR7516 và KR3208. Hãng cũng đã công bố tài liệu KR7508 Receiving Card Specification V2.0 vào ngày 06/01/2026.

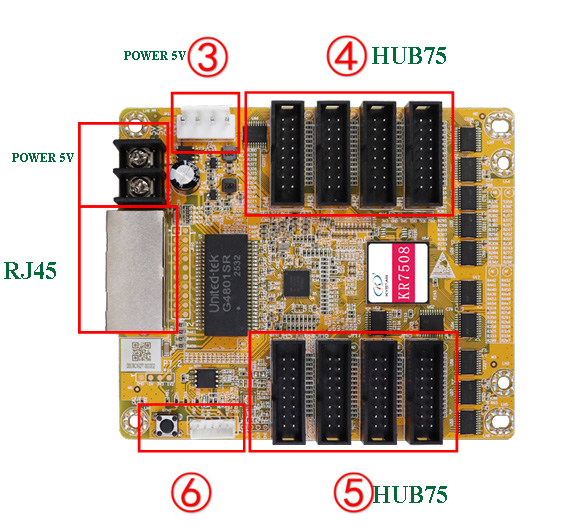

Một trong những thông số dễ nhận biết nhất trên KR7508 là 8 giao diện HUB75E.
Đây là giao diện được sử dụng phổ biến để kết nối card nhận với module LED. Với tám cổng, người lắp đặt có thể phân bổ dữ liệu đến nhiều nhánh module trong cùng một cabinet tùy theo sơ đồ thiết kế.
KR7508 đồng thời hỗ trợ tối đa 16 nhóm dữ liệu song song. Điều này tạo thêm khoảng cấu hình cho những loại module sử dụng nhiều nhóm dữ liệu.
Tuy nhiên, số module thực tế không thể xác định chỉ bằng cách đếm số cổng. Một cấu hình chính xác cần xem xét thêm:
Đây là bước quan trọng giúp tránh tình trạng card nhận bị quá tải sau khi hoàn thiện màn hình.
Với hệ thống LED, khả năng tải pixel là một trong những thông số quan trọng nhất của card nhận.
Theo tài liệu KR7508, khi sử dụng cấu hình IC PWM, một card có thể đạt mức tải tối đa 512 × 512 pixel. Với cấu hình IC thông thường/Visin, mức tải được công bố là 512 × 320 pixel.
Nếu lấy cấu hình 512 × 512 làm ví dụ:
512 × 512 = 262.144 điểm ảnh
Đây là lượng dữ liệu đáng kể đối với một card nhận LED. Tuy nhiên, con số tải tối đa không đồng nghĩa mọi module đều có thể sử dụng cùng một cấu hình.
Kỹ thuật viên cần đối chiếu loại IC và cách module tổ chức dữ liệu trước khi chia tải cho từng card.
Một trong những nguyên nhân khiến màn hình LED xuất hiện vùng sáng tối không đều là sự khác biệt giữa từng LED hoặc từng module.
KR7508 hỗ trợ hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh. Chức năng này cho phép hệ thống bù lại những sai khác trong quá trình hiển thị.
Khi được hiệu chỉnh đúng, màn hình có thể đạt độ đồng đều tốt hơn, đặc biệt khi hiển thị:
Kystar xác định point-by-point calibration là một trong những chức năng hình ảnh chính của dòng KRx.
Không phải lúc nào ba kênh màu đỏ, xanh lá và xanh dương cũng phản ứng giống nhau ở mức sáng thấp.
KR7508 hỗ trợ điều chỉnh Gamma độc lập cho RGB, cho phép kỹ thuật viên tinh chỉnh riêng từng thành phần màu.
Tính năng này đặc biệt hữu ích trong quá trình cân bằng trắng và tối ưu hình ảnh ở vùng xám thấp.
Theo Kystar, việc điều chỉnh RGB Gamma độc lập hướng đến kiểm soát độ đồng đều vùng xám thấp và hạn chế hiện tượng sai lệch cân bằng trắng.
Trong một dự án lớn, việc sử dụng module từ nhiều lô sản xuất là điều có thể xảy ra. Hai lô module cùng mã sản phẩm vẫn có thể có sự khác biệt nhất định về đặc tính LED.
KR7508 hỗ trợ module batch calibration, tức hiệu chỉnh theo từng nhóm module.
Điều này đặc biệt hữu ích trong những trường hợp:
Thay vì cố gắng làm cho tất cả module giống nhau về mặt vật lý, hệ thống sử dụng hiệu chỉnh để bù lại những sai khác trong quá trình hiển thị.
Một màn hình LED lớn được ghép từ nhiều cabinet. Nếu cabinet không hoàn toàn đồng nhất về vị trí hoặc độ sáng, khu vực tiếp giáp có thể tạo ra đường sáng hoặc tối.
KR7508 được tích hợp Fast Seam Correction, giúp kỹ thuật viên xử lý hiện tượng này bằng phương pháp hiệu chỉnh trên hệ thống.
Đây là một chức năng có giá trị đối với những màn hình kích thước lớn, bởi đường nối rất dễ nhận thấy khi màn hình hiển thị nền trắng hoặc màu sáng.
Kystar cũng xác định Fast Seam Correction và module batch calibration là các tính năng hỗ trợ bảo trì và đồng nhất hình ảnh trên dòng card nhận KRx.
Màn hình LED hiện nay không còn giới hạn ở dạng hình chữ nhật.
Các công trình hiện đại có thể sử dụng:
Màn hình cong → màn hình tròn → màn hình cầu → màn hình hình thang → màn hình nghệ thuật → màn hình không gian 3D.
KR7508 hỗ trợ các chức năng xoay góc tùy ý, mapping hình dạng đặc biệt và spherical mapping, mở rộng khả năng thiết kế cho những công trình không theo hình học thông thường.
Đây là điểm đáng chú ý đối với các đơn vị chuyên triển khai màn hình LED sáng tạo.
KR7508 có chức năng 3D Display được tích hợp trong hệ thống.
Khi sử dụng tính năng này, khả năng tải của card sẽ thay đổi theo chế độ 3D. Vì vậy, khi thiết kế hệ thống, cần tính toán lại số pixel và phân bổ card thay vì sử dụng trực tiếp mức tải ở chế độ hiển thị thông thường.
Đối với dự án 3D chuyên nghiệp, ngoài KR7508 còn cần kiểm tra sự tương thích của bộ xử lý, card gửi, nguồn tín hiệu và module LED.
Một card nhận LED tốt không chỉ cần hiển thị hình ảnh mà còn phải hỗ trợ kỹ thuật viên xử lý sự cố.
Kystar cho biết dòng KRx được thiết kế với loop backup và firmware protection, đồng thời hướng đến khả năng bảo trì nhanh. Website Kystar cũng đề cập đến việc card KRx hỗ trợ giám sát trạng thái truyền thông mạng, đọc lại tham số cấu hình và các chức năng hỗ trợ chẩn đoán hệ thống.
Đối với các màn hình LED hoạt động liên tục, những tính năng này có thể giúp giảm thời gian xác định nguyên nhân khi hệ thống phát sinh lỗi.
KR7508 có thể được sử dụng trong các màn hình quảng cáo tại cửa hàng, showroom, trung tâm thương mại và không gian công cộng.
Khả năng cân chỉnh màu và hỗ trợ thiết kế đặc biệt giúp card phù hợp với nhiều cấu hình sân khấu.
Đối với phòng họp, trung tâm hội nghị hoặc không gian trình chiếu, việc kiểm soát độ đồng đều hình ảnh là yếu tố quan trọng.
Các chức năng mapping và xoay góc tạo điều kiện cho việc triển khai những màn hình có hình dạng khác biệt.
KR7508 có thể được đưa vào hệ thống LED ngoài trời nếu toàn bộ module, cabinet và thiết bị điều khiển đáp ứng yêu cầu của dự án.
KR7508 có thể là lựa chọn phù hợp khi dự án cần một card nhận có:
Ngược lại, nếu dự án có yêu cầu đặc biệt về độ phân giải, HDR, số nhóm dữ liệu hoặc môi trường hoạt động chuyên biệt, nên so sánh thêm với những dòng card khác trước khi quyết định.
KR7508 không phải model duy nhất trong KRx Series. Kystar hiện công bố bốn model thuộc dòng này gồm KR7508, KR7512, KR7516 và KR3208.
Về mặt lựa chọn, có thể hiểu đơn giản:
| Model | Đặc điểm nổi bật |
| KR7508 | 8 HUB75E, tối đa 16 nhóm dữ liệu |
| KR7512 | 12 HUB75E, phù hợp cấu hình cần nhiều nhóm dữ liệu hơn |
| KR7516 | Dành cho cấu hình có nhu cầu kết nối dữ liệu lớn hơn |
| KR3208 | Một lựa chọn khác trong cùng dòng KRx |
Việc chọn model không nên chỉ dựa vào kích thước màn hình. Loại module và cấu trúc dữ liệu mới là căn cứ quan trọng để xác định card nhận phù hợp.
Đây là bước rất quan trọng đối với các đơn vị thi công LED.
Xác định chính xác IC driver đang sử dụng trên module.
Module LED có thể sử dụng các kiểu quét khác nhau. Thông số này ảnh hưởng trực tiếp đến cách cấu hình card.
Tính tổng số pixel mà mỗi KR7508 cần điều khiển.
Đối chiếu sơ đồ chân module với giao diện HUB75E.
Đảm bảo card gửi hoặc bộ điều khiển đang sử dụng tương thích với hệ thống Kystar.
Nếu dự án cần 3D, mapping, màn hình cong hoặc hiệu chỉnh màu chuyên sâu, cần xác nhận các chức năng trước khi đặt hàng.
Theo tài liệu kỹ thuật KR7508, card sử dụng nguồn DC 3,8–5,5V, dòng định mức khoảng 0,6A và công suất định mức khoảng 3W. Dải nhiệt độ hoạt động được công bố là -10°C đến 70°C, với độ ẩm hoạt động 0–95% không ngưng tụ.
Những thông số này cần được lưu ý khi thiết kế nguồn cấp bên trong cabinet.
Nguồn điện ổn định và hệ thống tản nhiệt phù hợp sẽ góp phần đảm bảo độ bền của card cũng như sự ổn định chung của màn hình.
Trên thị trường có thể xuất hiện nhiều cách gọi như R7508, KR7508, card thu R7508 hoặc card nhận KR7508.
Tuy nhiên, danh mục chính thức của Kystar sử dụng tên KR7508. Vì vậy, khi lập báo giá, đặt hàng hoặc làm hồ sơ kỹ thuật, nên ghi đúng Kystar KR7508 để tránh nhầm model.
Việc mua đúng model cũng giúp quá trình hỗ trợ kỹ thuật, cấu hình phần mềm và thay thế thiết bị về sau thuận lợi hơn.
Kystar KR7508 là một card nhận LED thuộc KRx Series, hướng đến những hệ thống cần sự cân bằng giữa khả năng xử lý dữ liệu, tính linh hoạt khi cấu hình và các công cụ tối ưu hình ảnh.
Điểm mạnh của sản phẩm không chỉ nằm ở 8 cổng HUB75E và khả năng tải lên đến 512 × 512 pixel với IC PWM, mà còn ở hệ thống chức năng hỗ trợ hiệu chỉnh như point-by-point calibration, RGB Gamma độc lập, module batch calibration và Fast Seam Correction. Ngoài ra, khả năng xoay góc và mapping giúp KR7508 có thể đáp ứng những thiết kế LED khác biệt.
Đối với doanh nghiệp thi công màn hình LED, đây là một lựa chọn đáng cân nhắc cho các dự án quảng cáo, sân khấu, hội trường và màn hình sáng tạo.
Tuy nhiên, để đảm bảo hiệu quả đầu tư, cần xác định IC driver, phương thức quét, độ phân giải và thiết bị điều khiển trước khi lựa chọn.
Tên model được Kystar công bố là KR7508. “R7508” thường là cách gọi rút gọn mà người dùng tìm kiếm trên thị trường. Khi đặt hàng nên xác nhận model KR7508.
Card có 8 giao diện HUB75E và hỗ trợ tối đa 16 nhóm dữ liệu song song.
Theo tài liệu kỹ thuật, mức tải tối đa là 512 × 512 pixel với IC PWM và 512 × 320 pixel với IC thông thường/Visin.
Có. Card hỗ trợ hiệu chỉnh độ sáng và màu sắc theo từng điểm ảnh, đồng thời có chức năng điều chỉnh RGB Gamma độc lập.
Có thể, nếu cấu hình toàn hệ thống đáp ứng yêu cầu. KRx Series hỗ trợ xoay góc và mapping cho các cấu trúc LED đặc biệt.
Có. Tài liệu sản phẩm liệt kê chức năng 3D Display. Khi triển khai thực tế cần tính lại tải card theo chế độ 3D.
